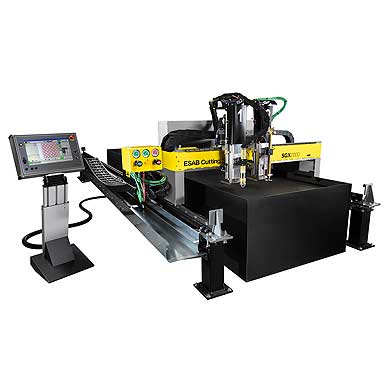

Портальная машина резки SGX

Неизменно высокое качество резки при больших размерах.

Ваши преимущества:

• Прочная, высокоточная машина термической резки
• Производство деталей с высоким качеством при максимальном использовании материала
• Компактный дизайн, минимальные требования к установке
• Точность и качество ЭСАБ за доступную цену

Надежность, производительность

Производительность и точность достигаются благодаря прочной стальной балке, прецизионно обработанным направляющим и линейным рельсам. Надежная конструкция обеспечивает плавное перемещение, точность и длительный срок службы машины. SGX гарантирует высокую производительность с малым временем цикла резки, благодаря совместной работе двухсторонних, высокоскоростных приводов переменного тока и быстрого подъема резака.

Прецизионная плазменная резка

Машина SGX оснащена плазменной системой ЭСАБ i-серии, которая обеспечивает прецизионную плазменную резку в широком диапазоне материалов и толщин:

• Резка конструкционной стали, нержавеющей стали и алюминия.
• Резка до 50 мм на токе 400 А.
• Диапазон источников от 100 до 400 А

Автоматическая газовая консоль плазменной системы i-серии делает настройку параметров быстрой и легкой. Оператор просто выбирает тип металла и толщину на сенсорном экране Vision® T5 и все параметры плазменной резки устанавлива-ются автоматически.

Компактная конструкция

Благодаря компактной конструкции машины резки SGX требования к площади под установку минимальны. Дополнительное расстояние всего в один метр от направляющего рельса максимально увеличивает производственное пространство.

Легкость в использовании

Простое автоматическое управление достигается с помощью технологической базы данных, интегрированной в систему числового программного управления Vision T5, с сенсорным экраном.

Качество ЭСАБ по отличной цене

Машина резки SGX обеспечивает качество ESAB, точность и современные технологии, идеальные для небольших компаний и производителей.

Опции и особенности:

• Простая установка и выравнивание за счет надежных пьедесталов для машинных рельсов
• Идеальное выравнивание отфрезерованных Т-рельсов по продольной оси машины; прецизионно обработанные рейки, установленные на рельсе, обеспечивают точность
• Увеличение производительности со скоростью 25 000 мм/мин
• Выбор из трех рабочих кареток: две газокислородные каретки (лист до 100 мм) и одна плазменная горелка с функцией маркировки или один механический маркировщик
• Эффективная пробивка большой толщины за счет газовой консоли с переключением на режущий кислород
• С машиной может быть поставлен вытяжной стол для сухой плазменной резки или стол подводной плазменной резки.
• Погрузка и разгрузка вилочным погрузчиком благодаря низкому расположению рельсов
• Поставка с шириной резки 1.5, 2 и 2.5 м и длиной резки от 2.5 м до 14.5 м (два листа длиной по 6 метров)

Возможности системы включают:

• Сенсорный экран, позволяющий работать даже в перчатках.
• Автоматическая установка референтных точек упрощает процесс запуска машины
• На экране отображается фактическая скорость машины, скорость осей, положение, общее время, оставшееся время, и время процесса.
• Зеркальное отображение или поворот программ резки
• Контекстная подсказка на экране
• Операционное меню с цветным обозначением операций
• Графический предварительный просмотр в проводнике
• Простая навигация для пропущенных деталей или возврата в начало программы
• Графический редактор текста программы
• Реальное отображение ширины реза, Kerf Override
• Программная парковка позволяет прерывать работу и возобновить ее позже
• Реальная многозадачность позволяет при резке одновременно вводить данные
• Функция Job Control позволяет сохранять и вызывать все данные, необходимых для резки (программы, данные процесса и т.д.).
• Ручное выравнивание программы под реальное положение листа
• Включает в себя несколько рабочих мест с программными разграничениями и стартовой позицией
• Перемещение по контуру джойстиком для легкого подхвата
потерянного реза
• Восстановление реза после сбоя питания
• Графика в реальном времени с функцией масштабирования
• Уход с контура и возврат на него или перемещение
• Неограниченный возврат по контуру
• Включает интерфейс OPC и модуль статистики DATA LEAP для сбора основных данных, визуализации процесса и отчетности.
• Включает услуги по удаленной диагностике сроком на один год. Клиент должен обеспечить доступ к интернету.
